AnyBody 概要 デンマーク・オールボー大学で開発され、世界中で広く使用される筋骨格メカニクス解析ソフトウェア。ヒト筋骨格モデルに動作を与えた際、人体各部に作用する力（筋活動量、筋力・拮抗筋力、腱の弾性エネルギ、関節力・関節モーメントなど）を逆動力学解析で算出します。検体解剖に基づく詳細な人体モデルが提供され、モデル拡大/縮小スケーリングのほか、 MRI/CTで測定した骨形状を用いた解析がおこなえ、CADデータをモデルに組み込んで工業製品や運動器具、義肢装具やインプラントの人体への影響が評価できます。動作は関節角度入力とモーションキャプチャ計測データに対応し、出力データが自在にカスタマイズできる自由度の高い解析ソフトウェアです。

人間の身体は、置かれた環境と連動して機能します。私たちを取り囲む道具、家具、自転車、職場、その他全ての品物の設計が人体の運動条件により定められており、人間工学と呼ばれています。 AnyBodyは、人体だけではなく人体と関わりを持つ対象物のモデリングもおこないます。例えば、自転車のシートとクランク機構、椅子の背もたれと足置き、自動車のハンドルとシフトギアなどです。AnyBodyを利用することにより、以下のような設計パラメータの人間工学的な影響を詳細に研究することが可能となります。

コンピュータのマウスを操作中の肘の力に、机の高さが与える影響の大きさ
自転車を漕いでいるとき、ペダルアームの長さが代謝に与える影響の大きさ

AnyBodyのモデルは、パラメータ値で調整可能です。筋力、セグメント長、もしくは外部力の方向などを自由に変更できます。それだけでなく、このシステムはモデルを最適化し、与えられた目標値の実現に最も適したパラメータの組み合わせを自動的に算出します。例えば、筋肉疲労を最小にする自転車の寸法を、乗る人の身体のサイズごとに割り出すことが可能です。

AnyBodyによる解析は、人体の動作から始まりますが、全く未知の動作の場合、例えば恐竜がどのようにジャンプしていたかなどはシミュレーションできるのでしょうか。AnyBodyには、逆動力学が採用されています。これは、動作をパラメータ調整してシステムの最適化機能によって決定することができます。つまり、恐竜のジャンプがその体型に最適であったとすれば、その動きを再現する事が可能です。

機能一覧

アプリケーション：特定のアプリケーション（車体の加速やブレーキペダルを押すなどの一般的な日常活動から労働環境固有のシナリオまで）でボディモデルが利用される場合のファイル。モデルは、学術機関の研究プロジェクトで、または学術機関と共同でAnyBody Technology社によって開発されています。これらのモデルはAnyBody Technology社によって管理されており、AnyBodyは、さまざまな身体部位モデルをフルボディのスケーラブルな筋骨格モデルとして一緒に使用できるようにします。

AnyBodyの人体モデルの各身体部分は、詳細な死体/解剖学研究からのデータを利用して実装されるため、高い精度と解剖学的忠実度が保証されます。もちろん任意動作・外部環境下における、筋発揮力、筋収縮速度などが算出できますが、あらゆる骨格筋について、丁寧かつ詳細に筋肉名称・起始・停止、経由・付着・巻付位置が作りこまれており、いわば、「筋力計算のできる筋肉辞典」の役割が担えます。つまり、学生がより、人体筋骨格への洞察を深めるためのツールとして、格好の学習教材になり得ます。

足詳細モデル（グラスゴー・マーストリヒトの足（GM-FOOT）モデル） GITHUBから、以下の詳細モデルが参照できます。動作規定・スケーリングプロセスについて実装は進行中ですが、足詳細の筋および関節について詳細なモデリングが入手できます。

足詳細モデルリンク

AnyBodyの解析では基本的に複雑なアルゴリズムを作る必要はなく、動作と条件を設定するだけで半自動的に解析することができます。それらの設定にはAnyScriptと呼ばれるスクリプト言語を使用します。これは『Class』と呼ばれるユニットによる単純な定義、例えば、股関節を何度屈曲する、座標(ｘ、ｙ、ｚ)に点を作る、などを組み合わせて、動きや条件を設定します。

『Class』はAnyBody特有のものですが、覚える必要は無く、AnyBody内で機能を調べたり、必要な機能を持つ『Class』を挿入することがいつでもできます。複雑なモデルや動作でも、『Class』による単純な定義を積み重ねることによって、簡単に構築して、再現することができます。 GUIはとてもシンプルで、AnyScriptと組み合わせることで、幅広い運用をすることができます。右図はGUIのModel ViewとAnyScriptを組み合わせて、「モデル」と「出力グラフ」、「力ベクトル」を同じ画面に表示したものです。

ユーザーインターフェース機能（ANYBODYチュートリアル）リンク

AnyBody開発元は、解析結果の信頼性を評価するために、実測と比較した検証作業を定期的におこない、その論文を公開しています。また、AnyBodyを用いたユーザが、２０１４年と２０１５年の”Grand Knee Challenge”というインビボでの膝関節負担結果と比較した、シミュレーション推定のコンペティションにおいて、受賞者となりました！ AnyBodyをインストールすると、肩関節、脊椎、膝の人工関節等の検証で使用されたモデルが提供されます。

AnyBodyでは人体モデルを構成するすべてのデータにアクセスすることができます。それによって、どんな係数や計算によって、体型が決定されているのか、確認することができます。また、それらの数字は全て編集することができ、モデルの身長や体重、体脂肪率に加えて、足と胴、上腕と前腕など、各部位の比も自由に変えることができます。さらに、データがあれば、既存のモデルを使うだけでなく、人種や性別、年齢などに応じた、新しい人体モデルを作成することもできます。筋肉や骨のパラメータを変更し、モデルの編集を行うことで、筋肉の強い人や弱い人、片足の人や人工関節に置換した人など、特殊な身体の状態に合わせた解析をおこなうことができます。

バイサイクリング、歩行、両手でモノをつかむこと等は、運動的に閉鎖しているシステムで、クローズドチェインと呼びます。バイオメカニックスには、クローズドチェインを含むモデルが非常に多いです。 AnyBodyは、オープンチェインの仮定に頼らず、モデルの全体的な位置解析をおこない、筋肉を含む平衡の冗長系を立て、筋動員アルゴリズムでモデルを解析します。ユーザはその過程をシームレスに実行できます。

AnyBody Modeling Systemでは、人体動作を規定する方法の一つとしてモーションキャプチャシステムを使う方法があります。その際のマーカセットの例として右図に、Vicon Plug–in-Gaitのマーカーセットを示します。 AnyBody Modeling Systemではモーションデータはc3d形式でのインポートに対応しております。当社ではモーションキャプチャの測定を含め、AnyBodyを用いた運動中の筋活動などを解析、出力するサービスをおこなっております。詳細は以下のページをご確認ください。

AnyBodyには、反力の推定という機能があります。これは、フォースプレートの設置が困難な場所やフォースプレートの無い場所での動作における反力を求めるのに大変役に立ちます。反力を推定したい部位に仮想筋と呼ばれるポイントを、フォースプレートの代わりに接触判定用のプレートを、それぞれ作成します。仮想筋とプレートの距離を条件にして、仮想筋の活動を制御するように設定し、仮想筋を含めた全身の筋肉に対して、筋活動の最適化をおこないます。そして、仮想筋の発揮する力から、反力を推定します。推定の際に設定するのは、接触判定用のプレートの範囲や摩擦係数などがあります。

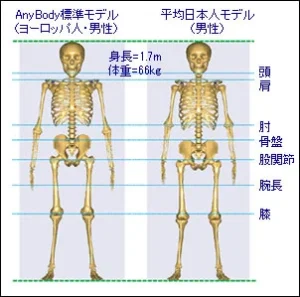

AnyBody Modeling Systemは、筋骨格モデリングシステムで、剛体力学のアプローチで筋力や関節モーメントを計算します。そのため、結果の精度は、人体モデルの寸法に非常に依存すると考えられます。デフォルトの人体モデルの寸法は、おおよそヨーロッパの欧米人の中央値に妥当します。しかし、日本人の人体寸法及び人体比率と異なる可能性がありますので、既存モデルを日本人の人体寸法に合わせるようにスケーリングする必要になります。インターネット上や、研究機関からは体形データが提供されております。それらデータを含め、ユーザ様がお使いになりたい日本人の人体寸法データがある場合など、当社は、それらのデータを利用した人体モデルのスケーリング法を提供しています。

■ AnyScript AnyBodyでは、AnyScriptと呼ばれるスクリプト言語でモデルを構築します。モデルは、剛体とみなされているセグメント（骨）、セグメント間の接合部、そして生理学的特性を持つ筋腱から構成されています。ドライバにより動作を定義し、ユーザは外部力を加えることが可能です。システムは、この動作に伴う個々の筋力と関節力の変動を計算します。これらの情報から、腱の弾性エネルギー、代謝、筋肉活性化と拮抗筋活動などの特性が導き出されます。 AnyScriptは、AnyBodyを動かすオブジェクト指向のモデリング言語です。構文的にはJavaやC++と似ていて、JavaScriptに近い言語です。上記枠内のスクリプトは、簡単な筋の組み合わせをAnyScriptモデルで記述したプログラムの一部です。 AnyScriptはオブジェクト指向の言語のため、セグメント、関節、筋、力、そして動作などの新しい要素を容易に追加することができます。これらの要素は全て筋骨格モデルの定番パーツであり、AnyScriptではこの要素を表すクラスが事前に定義されています。例えばセグメントを追加する場合など、AnyScriptモデルの中から相当するオブジェクトの定義をおこなうだけで実行できます。セグメントの重量など要素のプロパティは、オブジェクト定義を設定するだけで定義されます。

AnyScriptは、変数と数式によって動作するという意味で本質的にパラメトリックです。この方法で、腕の長さを人体の身長の関数としたり、全体重に釣り合う筋力を作成したりすることが容易におこなえます。モデル寸法間の複雑な身体計測関係を、自由に定義することが可能です。 AnyFolder BodyParameters = { AnyVar BodyMass = 75; AnyVar Density = 1000; }; //Bodyparameters AnySeg Foot = { Mass = 0.0145*.BodyParameters.BodyMass; AnyVar Length = 0.24; AnyVar Radius= (Mass/(3.1416*Length*.BodyParameters.Density) )^0.5;

■ 要素の再利用 体内の多くの要素は、多くのものが類似しています。そのため、新しい要素をゼロから定義することはほとんどありません。欲しい要素は、他のモデルや現在使用しているモデル内の別の箇所から、類似するものをコピーして利用できます。コピーの方法は、オブジェクト定義を行っている行をテキストとしてコピーし、挿入したい箇所に貼り付けるだけです。

推奨機はこちらから

その他

筋骨格系(Musculoskeletal system)は、人間の「身体」という、きわめて高度に複雑な統合システムにおける、非常に重要な『インフラ（基礎基盤）』です。

筋骨格は文字通り、我々の、あらゆる活動で結果が生み出されるための「屋台骨」であり、それだけに、様々なシーンでの人の動作が『筋骨格解析モデリングツール・AnyBody』の解析対象となり得ます。 AnyBodyは、とりわけ、「五体」という各主要インフラ（手、足/膝、体幹）の解析モデル構築において、リアル人体に即した、妥協のない詳細なモデルを提供しております。ごく単純な何気ない動作から、本格的な研究対象動作まで、様々な場面での解析事例をご紹介します。
